平流式沉淀池设备

平流式沉淀池 - 主要结构

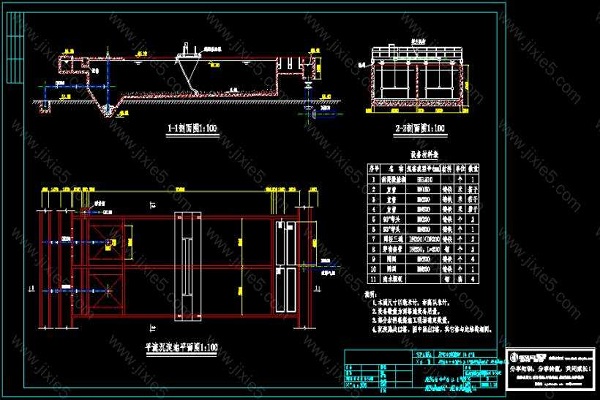

平流式沉淀池结构示图

进水区

进水区也是平流沉淀池的混合反应区,原水与混凝剂在此混合，并起反应，形成絮凝体，然后进入沉淀池，此外由于断面突然扩大，流速骤降，絮凝体藉自重而不断沉降。进水区就是为了防止水流干扰,使进水均匀的分布在沉淀池的整个断面,并使流速不致太大，以免矾花破碎。

沉淀区

沉淀区的作用是使悬浮物沉降。

出水区

沉淀后的水应从出水区均匀，不能跑“矾花”.

存泥区和排泥

存泥区是为存积下沉的泥,另一方面是供排泥用.为了排泥，沉淀池底部可采用斗形底，可采取穿孔排泥和机械虹吸排泥等形式。

平流式沉淀池 — 产品优缺点

平流式沉淀池

优点

1、处理水量大小不限，沉淀效果好。

2、对水量和温度变化的适应能力强。

3、平面布置紧凑，施工方便，造价低。

缺点

1、进、出水配水不易均匀。

2、多斗排泥时,每个斗均需设置排泥管（阀）,手动操作,工作繁杂，采用机械刮泥时容易锈蚀.

平流式沉淀池 - 适用范围

1、适用于地下水位高、地质条件较差的地区.

2、大、中、小型污水处理工程均可采用.

平流式沉淀池 — 设计要点

平流式沉淀池常用的排泥设备

1、混凝沉淀时,出水浊度宜＜10mg/L，特殊情况≤15mg/L。

2、池数或分隔数一般不少于2。

3、沉淀时间一般为1.0～3.0h，当处理低温低浊水或高浊度水时可适当延长.

4、沉淀池内平均水平流速一般为10～25mm/s。

5、有效水深一般为3.0～3。5m，超高为0。3～0.5m。

6、池的长宽比应≥4，每隔宽度或导流墙间距一般采用3～8m，最大为15m,当采用虹吸式或泵吸式行车机械排泥时，池子分格宽度还应结合桁架的宽度（8、10、12、14、16、18、20m）。

7、池长深比应≥10。

8、进水区采用穿孔花墙配水时，穿孔墙距进水墙池壁的距离应≥1～2m,同时在沉淀面以上 0。3~0。5m 处至池底部分的墙不设孔眼。

9、采用穿孔墙配水或溢流堰集水，溢流率可采用500 m3/（m•d）。

10、池泄空时间一般≤6h.

11、雷诺数一般为4000～15000，弗劳德数一般为1×10-4～1×10-5。
